初探 android crc 检测及绕过

2025年6月7日09:58:49评论15 views字数 12537阅读41分47秒阅读模式

1
前言

在开始之前先说下什么是crc检测,通俗点讲就是,把本地文件中的数据和内存中的数据进行crc计算得到的结果进行比较,来校验结果是否一致,不一致则判定数据被篡改。

举个例子:以libc.so为目标so,当我们第一次用frida以spwan的方式注入hook 时,未对libc.so的函数进行hook的话,app未退出,一旦我们对libc.so中的函数或指令进行了修改注入(不考虑inline hoook的因素影响),app便直接崩溃退出,这种情况基本就是检测到了数据被篡改,也就是crc检测。

基本的介绍到这里,下面开始对crc相关途径的检测进行分析,以及如何去绕过。

本次分析以libc.so为目标,以下的绕过都是用frida去处理。

2
分析环境

app是我总结的一部分crc检测,会把链接放置在结尾。

初探 android crc 检测及绕过

frida版本: 16.5.9
目标app: LinkerDemo
分析so: libc.so
ELF工具:010Editor
arm平台: arm64

3
分析及绕过

(一) 检测种类

目前crc的检测大的方向分两种:
1.本地文件与所属app的/proc/{id}/maps文件中so的内存范围作比较
2.本地文件与linker中获取到的so的内存范围作比较

(二)本地文件与maps内存的校验

先说一下此校验方法的相关逻辑。

描述：提取本地文件/apex/com.android.runtime/lib64/bionic/libc.so的可执行段数据和app在/proc/{id}/maps下映射的libc.so可执行段内存进行crc校验。

1.用010Editor打开libc.so

初探 android crc 检测及绕过

获取可执行段表中的 p_offset(在文件中的偏移)和 p_filesz(在文件中的大小)。后续都是以这个为参照物与内存进行crc校验。

2.获取maps内存中libc.so的可执行段

初探 android crc 检测及绕过

(正常来说只有一行r-xp段，因为我使用了frida,所以会出现这种内存布局)

提取出里面带有x的内存段数据。

3.校验

最后通过相关算法计算出两种途径获取到的内存结果进行比较。

算法一般都是crc32，当然个例可能会使用其他的算法，比如md5,aes等等,很少见的。

4.hook现象

打开app,点击libc maps crc，可以在控制台看到如下输出：

初探 android crc 检测及绕过

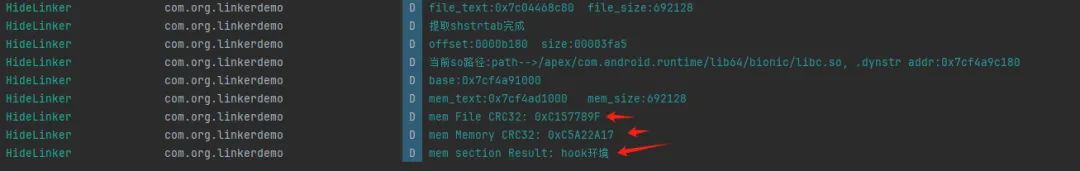

此时我们的环境是正常的。接着我们用frida注入,对libc.so中的pthread_create方法进行hook,得到以下输出：

初探 android crc 检测及绕过

可以很明显的看出内存中可执行段的crc值与文件中可执行的不一致，并且检测出了环境是hook的。

5.绕过

针对上述的检测，我们可以在maps中模拟一段可执行段数据,并把libc.so原本的可执行段名称给抹去,变为匿名内存。最后app获取到的maps内存范围就是我们模拟的一段数据。

function hiddenSoExecSegmentInMaps(so_path) {
    //      /apex/com.android.runtime/lib64/bionic/libc.so
    let mmap_addr = Module.findExportByName("libc.so", "mmap");
    let mmapFunc = new NativeFunction(mmap_addr, 'pointer', ['pointer', 'int', 'int', 'int', 'int', 'int'])

    let munmap_addr = Module.findExportByName("libc.so", "munmap");
    let munmapFunc = new NativeFunction(munmap_addr, 'int', ['pointer', 'int'])

    let mremap_addr = Module.findExportByName("libc.so", "mremap");
    let mremapFunc = new NativeFunction(mremap_addr, 'pointer', ['pointer', 'int64', 'int64', 'int64', 'pointer'])

    let open_addr = Module.findExportByName("libc.so", "open");
    var openFunc = new NativeFunction(open_addr, 'int', ['pointer', 'int']);

    let memset_addr = Module.findExportByName("libc.so", "memset");
    var memsetFunc = new NativeFunction(memset_addr, 'pointer', ['pointer', 'int', 'int'])

    let close_addr = Module.findExportByName("libc.so", "close");
    var closeFunc = new NativeFunction(close_addr, 'int', ['int'])

    const parts = so_path.split('/');
    const so_name = parts.pop();
    let soExecSegmentRangeFromMaps = findSoExecSegmentRangeFromMaps(so_name);
    let startAddress = soExecSegmentRangeFromMaps.base;
    let size = soExecSegmentRangeFromMaps.size;

    if (startAddress === 0 || size === 0) {
        console.log("可执行段未找到:", startAddress, size)
        return;
    }

    let soExecSegmentFromFile = findSoExecSegmentFromFile(so_path);

    //创建匿名内存,临时存储so可执行段内存
    let new_addr = mmapFunc(ptr(-1), size, 7, 0x20 | 2, -1, 0);//0x20:匿名内存标识符(MAP_ANONYMOUS), 2:私有(MAP_PRIVATE)
    console.log("创建的可执行段匿名内存起始地址:" + new_addr);

    //把so可执行段内存复制到创建的匿名内存中去
    Memory.copy(new_addr, startAddress, size);
    console.log("复制完毕")

    //调整so,使传入的so可执行段内存变成匿名内存
    let ret = mremapFunc(new_addr, size, size, 1 | 2, startAddress);
    if (ret === -1) {
        console.log("mremap  调整失败")
        return;
    }
    console.log("匿名目标so可执行段完成 ret:" + ret)

    // 打开需要模拟的文件路径，用于后续在maps中生成指定名称的内存区域
    let moniter_path = so_path;
    let moniter_path_addr = Memory.allocUtf8String(moniter_path);
    var fd = openFunc(moniter_path_addr, 0);
    if (fd === -1) {
        console.log("open " + moniter_path + " is error")
        return -1;
    }

    //在maps中创建传入so路径名称的内存区域
    let target_addr = mmapFunc(ptr(-1), size, 7, 2, fd, 0);
    console.log("模拟的可执行段内存起始地址:" + target_addr);

    closeFunc(fd)

    //给创建的so内存区域全部置0
    memsetFunc(target_addr, 0, size);

    //把so文件中获取的可执行段内存复制到创建的so名称的内存区域中
    Memory.copy(target_addr, soExecSegmentFromFile.start, soExecSegmentFromFile.size)
    Memory.protect(target_addr, size, "r-x");

    //卸载映射的匿名内存
    // munmapFunc(new_addr, size);
    console.log("maps中隐藏可执行段完成")

}

初探 android crc 检测及绕过

注入上述代码后再次点击按钮看控制台输出：

初探 android crc 检测及绕过

可以看到两种方式获取到的值一致了，环境也是安全的了。

这里面主要使用到了mmap在maps中映射一段名称为libc.so的数据,用mremap把原本的可执行段数据给设置为匿名内存。

初探 android crc 检测及绕过

这里就可以看到maps中libc.so的可执行段已设置为匿名内存,并且map中也有我们模拟的可执行段内存。

(三)本地文件与Linker获取的内存校验

本地文件获取的方式不再赘述了，直接看如何从Linker中获取内存。

1.获取libc.so soinfo结构体

linker作为so加载器,里面存放了所有已经加载的so,并把这些已经加载的so会依次存放进solist变量中,solist存储了所有so的soinfo结构体,它是一个soinfo结构体数组,我们可以从solist中获取到自己想要的so。

那么如何获取到libc.so的结构体呢?

带着这个疑问我们先了解下soinfo的相关结构组成。

 struct soinfo {
  #if defined(__work_around_b_24465209__)
   private:
    char old_name_[SOINFO_NAME_LEN];
  #endif
   public:
    const ElfW(Phdr)* phdr; //0
    size_t phnum;//1
  #if defined(__work_around_b_24465209__)
    ElfW(Addr) unused0; // DO NOT USE, maintained for compatibility.
  #endif
    ElfW(Addr) base;//2
    size_t size;//3

  #if defined(__work_around_b_24465209__)
    uint32_t unused1;  // DO NOT USE, maintained for compatibility.
  #endif

    ElfW(Dyn)* dynamic;//4

  #if defined(__work_around_b_24465209__)
    uint32_t unused2; // DO NOT USE, maintained for compatibility
    uint32_t unused3; // DO NOT USE, maintained for compatibility
  #endif

    soinfo* next;//5
   private:
    uint32_t flags_;//6

    const char* strtab_;//7 .dynstr
    ElfW(Sym)* symtab_;//8.dynsym

    size_t nbucket_;
    size_t nchain_;
    uint32_t* bucket_; //11
    uint32_t* chain_; //12

  #if defined(__mips__) || !defined(__LP64__)
    // This is only used by mips and mips64, but needs to be here for
    // all 32-bit architectures to preserve binary compatibility.
    ElfW(Addr)** plt_got_;//arm64未被使用
  #endif

  #if defined(USE_RELA)
    ElfW(Rela)* plt_rela_; //.real.plt13
    size_t plt_rela_count_;

    ElfW(Rela)* rela_;//15 //real.dyn
    size_t rela_count_; //16
  #else
    ElfW(Rel)* plt_rel_;
    size_t plt_rel_count_;

    ElfW(Rel)* rel_;
    size_t rel_count_;
  #endif

    linker_ctor_function_t* preinit_array_;//空 17
    size_t preinit_array_count_;//空18

    linker_ctor_function_t* init_array_;
    size_t init_array_count_;
    linker_dtor_function_t* fini_array_;
    size_t fini_array_count_;

    linker_ctor_function_t init_func_; //空 23
    linker_dtor_function_t fini_func_;//空 24

  #if defined(__arm__)//arm64不进入
   public:
    // ARM EABI section used for stack unwinding.
    uint32_t* ARM_exidx;
    size_t ARM_exidx_count;
   private:
  #elif defined(__mips__)//arm64不进入
    uint32_t mips_symtabno_;
    uint32_t mips_local_gotno_;
    uint32_t mips_gotsym_;
    bool mips_relocate_got(const VersionTracker& version_tracker,
                           const soinfo_list_t& global_group,
                           const soinfo_list_t& local_group);
  #if !defined(__LP64__)//arm64不进入
    bool mips_check_and_adjust_fp_modes();
  #endif
  #endif
    size_t ref_count_;//25
   public:
    link_map link_map_head;//26 27 28 29 30
      // struct link_map {
            //     ElfW(Addr) l_addr;
            //     char* l_name;
            //     ElfW(Dyn)* l_ld;
            //     struct link_map* l_next;
            //     struct link_map* l_prev;
            // };
    bool constructors_called;

    // When you read a virtual address from the ELF file, add this
    // value to get the corresponding address in the process' address space.
    ElfW(Addr) load_bias; //32

  #if !defined(__LP64__)
    bool has_text_relocations;
  #endif
    bool has_DT_SYMBOLIC;

   public:
    soinfo(android_namespace_t* ns, const char* name, const struct stat* file_stat,
           off64_t file_offset, int rtld_flags);
    ~soinfo();

    void call_constructors();
    void call_destructors();
    void call_pre_init_constructors();
    bool prelink_image();
    bool link_image(const soinfo_list_t& global_group, const soinfo_list_t& local_group,
                    const android_dlextinfo* extinfo, size_t* relro_fd_offset);
    bool protect_relro();

    void add_child(soinfo* child);
    void remove_all_links();

    ino_t get_st_ino() const;
    dev_t get_st_dev() const;
    off64_t get_file_offset() const;

    uint32_t get_rtld_flags() const;
    uint32_t get_dt_flags_1() const;
    void set_dt_flags_1(uint32_t dt_flags_1);

    soinfo_list_t& get_children();
    const soinfo_list_t& get_children() const;

    soinfo_list_t& get_parents();

    bool find_symbol_by_name(SymbolName& symbol_name,
                             const version_info* vi,
                             const ElfW(Sym)** symbol) const;

    ElfW(Sym)* find_symbol_by_address(const void* addr);
    ElfW(Addr) resolve_symbol_address(const ElfW(Sym)* s) const;

    const char* get_string(ElfW(Word) index) const;
    bool can_unload() const;
    bool is_gnu_hash() const;

    bool inline has_min_version(uint32_t min_version __unused) const {
  #if defined(__work_around_b_24465209__)
      return (flags_ & FLAG_NEW_SOINFO) != 0 && version_ >= min_version;
  #else
      return true;
  #endif
    }

    bool is_linked() const;
    bool is_linker() const;
    bool is_main_executable() const;

    void set_linked();
    void set_linker_flag();
    void set_main_executable();
    void set_nodelete();

    size_t increment_ref_count();
    size_t decrement_ref_count();
    size_t get_ref_count() const;

    soinfo* get_local_group_root() const;

    void set_soname(const char* soname);
    const char* get_soname() const;
    const char* get_realpath() const;
    const ElfW(Versym)* get_versym(size_t n) const;
    ElfW(Addr) get_verneed_ptr() const;
    size_t get_verneed_cnt() const;
    ElfW(Addr) get_verdef_ptr() const;
    size_t get_verdef_cnt() const;

    int get_target_sdk_version() const;

    void set_dt_runpath(const char *);
    const std::vector<std::string>& get_dt_runpath() const;
    android_namespace_t* get_primary_namespace();
    void add_secondary_namespace(android_namespace_t* secondary_ns);
    android_namespace_list_t& get_secondary_namespaces();

    soinfo_tls* get_tls() const;

    void set_mapped_by_caller(bool reserved_map);
    bool is_mapped_by_caller() const;

    uintptr_t get_handle() const;
    void generate_handle();
    void* to_handle();

   private:
    bool is_image_linked() const;
    void set_image_linked();

    bool elf_lookup(SymbolName& symbol_name, const version_info* vi, uint32_t* symbol_index) const;
    ElfW(Sym)* elf_addr_lookup(const void* addr);
    bool gnu_lookup(SymbolName& symbol_name, const version_info* vi, uint32_t* symbol_index) const;
    ElfW(Sym)* gnu_addr_lookup(const void* addr);

    bool lookup_version_info(const VersionTracker& version_tracker, ElfW(Word) sym,
                             const char* sym_name, const version_info** vi);

    template<typename ElfRelIteratorT>
    bool relocate(const VersionTracker& version_tracker, ElfRelIteratorT&& rel_iterator,
                  const soinfo_list_t& global_group, const soinfo_list_t& local_group);
    bool relocate_relr();
    void apply_relr_reloc(ElfW(Addr) offset);

   private:
    // This part of the structure is only available
    // when FLAG_NEW_SOINFO is set in this->flags.
    uint32_t version_;

    // version >= 0
    dev_t st_dev_;
    ino_t st_ino_;

    // dependency graph
    soinfo_list_t children_;
    soinfo_list_t parents_;

    // version >= 1
    off64_t file_offset_;
    uint32_t rtld_flags_;
    uint32_t dt_flags_1_;
    size_t strtab_size_;

    // version >= 2

    size_t gnu_nbucket_;
    uint32_t* gnu_bucket_;
    uint32_t* gnu_chain_;
    uint32_t gnu_maskwords_;
    uint32_t gnu_shift2_;
    ElfW(Addr)* gnu_bloom_filter_;

    soinfo* local_group_root_;

    uint8_t* android_relocs_;
    size_t android_relocs_size_;

    const char* soname_;
    std::string realpath_;

    const ElfW(Versym)* versym_;

    ElfW(Addr) verdef_ptr_;
    size_t verdef_cnt_;

    ElfW(Addr) verneed_ptr_;
    size_t verneed_cnt_;

    int target_sdk_version_;

    // version >= 3
    std::vector<std::string> dt_runpath_;
    android_namespace_t* primary_namespace_;
    android_namespace_list_t secondary_namespaces_;
    uintptr_t handle_;

    friend soinfo* get_libdl_info(const char* linker_path, const soinfo& linker_si);

    // version >= 4
    ElfW(Relr)* relr_;
    size_t relr_count_;

    // version >= 5
    std::unique_ptr<soinfo_tls> tls_;
    std::vector<TlsDynamicResolverArg> tlsdesc_args_;
  }

这里我已经标注了相关变量在内存中的指针索引。里面描述了so的基址和一些节表和大量的方法。当然这些不是我们这里的关注重点,我们只需要多关注以下的变量：

phdr:程序头表(段表)
base:so基址
size:so大小
dynamic: .dynamic节
next：下一个soinfo结构体
strtab_：.dynstr节
symtab_: .dynsym节
plt_rela_: .real.plt节
rela_：.real.dyn节
link_map_head: 存储有so的基址和名字(dl_iterate_phdr方法可以获取)
load_bias: so基址

2.hook现象

检测逻辑：
lib base mem crc：获取本地文件的可执行段的偏移地址,计算soinfo结构体中的base与可执行段偏移地址的和,得到内存中的可执行段地址,再取内存中可执行段数据和本地文件可执行段数据作比较。

lib func mem crc: 通过dl_iterate_phdr方法获取到linker map,取linker map中的dlpi_addr获取到so的基址,获取本地文件的可执行段的偏移地址,计算基址和偏移的和,通过再取内存中可执行段数据和本地文件可执行段数据作比较。

分别点击libc base mem crc按钮和libc func mem crc按钮，控制台输出如下。

初探 android crc 检测及绕过

3.绕过

针对上述的检测，我们可以把soinfo结构体中的base,和link_map_head指针指向我们在maps中映射的地址,达到绕过检测的目的。

function hiddenSobaseInMem(so_path) {
    //  /apex/com.android.runtime/lib64/bionic/libc.so
    let mmap_addr = Module.findExportByName("libc.so", "mmap");
    let mmapFunc = new NativeFunction(mmap_addr, 'pointer', ['pointer', 'int', 'int', 'int', 'int', 'int'])

    const parts = so_path.split('/');
    const so_name = parts.pop();

    let soExecSegmentFromFile = findSoExecSegmentFromFile(so_path);

    //获取maps中so的内存
    let soRangeFromMaps = findSoRangeFromMaps(so_name);
    let startAddress = soRangeFromMaps.base;
    let size = soRangeFromMaps.size;
    console.log(startAddress,size)
    //创建匿名内存,存储so内存区域的内存
    let new_addr = mmapFunc(ptr(-1), size, 7, 0x20 | 2, -1, 0);
    console.log("创建的匿名内存起始地址:" + new_addr);

    //把maps中so内存区域的内存复制到创建的匿名内存中去
    Memory.copy(new_addr, startAddress, size);
    console.log("复制完毕")

    //把文件中的可执行段复制到匿名内存中去
    Memory.copy(ptr(new_addr).add(soExecSegmentFromFile.p_offset), ptr(soExecSegmentFromFile.start), soExecSegmentFromFile.size);
    console.log("真实节区复制成功")

    //从linker中获取到soinfo结构链表
    let solist = getSolist();

    let num = 0;
    let soinfo_next;
    let realpath;

    console.log("开始遍历")
    do {
        realpath = getRealpath(solist);//获取soinfo所属的名字
        console.log(num + "-->" + realpath);

        if (realpath.indexOf(so_name) !== -1) {

            Memory.protect(ptr(solist).add(Process.pointerSize * 2), 4, "rw");
            ptr(solist).add(Process.pointerSize * 2).writePointer(new_addr);//so base

            Memory.protect(ptr(solist).add(Process.pointerSize * 26), 4, "rw");
            ptr(solist).add(Process.pointerSize * 26).writePointer(new_addr);//linker map

            //load_bias 没法直接修改 否则会因为找不到符号崩溃
            break;
        }
        soinfo_next = ptr(solist).add(Process.pointerSize * 5).readPointer();//soinfo结构体
        num++;
        solist = soinfo_next;
    } while (soinfo_next.toUInt32() !== 0);
    console.log("遍历完成:")
    console.log("内存中隐藏so首地址完成");
}

初探 android crc 检测及绕过

注入上述代码后,再次点击这两个按钮查看控制台输出：

初探 android crc 检测及绕过

此时环境也正常了

注:对base和load_bias进行修改,会有app崩溃的风险

4.libc section mem crc的绕过

这个我就简单说下检测及绕过思路。

检测:

获取到soinfo结构体中的节表地址(这里以strtab_变量作检测),再与本地文件或取到的节表偏移相见得到so的基地址,计算基地址与可执行段的偏移得到可执行段的地址,最后提取内存中可执行段数据和本地文件可执行段数据作比较。

绕过：

把soinfo结构体中的节表指针指向我们在maps中映射的地址,达到绕过检测的目的。

hook现象:

初探 android crc 检测及绕过

注入代码后再次点击按钮：

初探 android crc 检测及绕过

此次分享主要是提供个思路仅供参考，包括libart.so也可以这样去弄，总之crc的大方向就是上述的两个，其次小方向的检测手段就是有很多细节去相互嵌套了。

初探 android crc 检测及绕过

看雪ID：九天666

https://bbs.kanxue.com/user-home-947335.htm

*本文为看雪论坛优秀文章，由九天666 原创，转载请注明来自看雪社区

原文始发于微信公众号（看雪学苑）：初探 android crc 检测及绕过

免责声明:文章中涉及的程序(方法)可能带有攻击性，仅供安全研究与教学之用，读者将其信息做其他用途，由读者承担全部法律及连带责任，本站不承担任何法律及连带责任；如有问题可邮件联系(建议使用企业邮箱或有效邮箱,避免邮件被拦截，联系方式见首页)，望知悉。

左青龙
微信扫一扫

右白虎
微信扫一扫

初探 android crc 检测及绕过

(一) 检测种类

(二)本地文件与maps内存的校验

1.用010Editor打开libc.so

2.获取maps内存中libc.so的可执行段

3.校验

4.hook现象

5.绕过

(三)本地文件与Linker获取的内存校验

1.获取libc.so soinfo结构体

2.hook现象

3.绕过

检测:

绕过：

hook现象:

微信小程序特有任意登录两种&小程序强开F12开发工具&小程序反编译&Accesstoken泄露

利用手机作为渗透工具的一些思路

Android利用mmap共享映射实现进程间通信

通过Android代码简单的理解一下什么是HOOK

EDUSRC | 记一次某学院小程序的打包（附小白小程序搜索思路）

Android系统内核漏洞利用技术入门

如何在 iOS 上加载未签名或伪签名的应用

【银行逆向百例】10小程序逆向之Yakit 魔术方法beforeRequest实时修改签名

关于手表版本 apk 逆向分析过程

采用uniapp的apk如何识别以及如何抓包

发表评论

在线咨询

微信
