逐帧分析：Kernel Streaming 持续暴露漏洞

【翻译】Frame by Frame, Kernel Streaming Keeps Giving Vulnerabilities

这是一系列关于 Kernel Streaming 攻击面的研究。建议先阅读以下文章：

• Windows Kernel 中的流媒体漏洞 - 内核代理 - 第一部分
• Windows Kernel 中的流媒体漏洞 - 内核代理 - 第二部分

欢迎阅读我关于 Windows 内核流媒体漏洞系列的第三部分。该研究也在 OffensiveCon 2025 上进行了展示。

在过去的一年中，我们发现了一个被忽视的漏洞类别，称为 Proxying to Kernel（内核代理），它导致了严重的后果，使得在 Windows 内核中的利用变得直接。然而，这只是 Kernel Streaming 漏洞的冰山一角。

在发现 Kernel Streaming 中的多个漏洞（包括与代理系列相关的漏洞）后，我们决定深入研究其内部机制。在 2023 年底到 2024 年底之间，我们识别了超过 20 个漏洞。其中大约 14 个与 AVStream 相关，大多数发生在帧处理过程中。在本文中，我将重点讨论这些与帧相关的问题。

让我们来谈谈内核流媒体帧。

Kernel Streaming 帧概述

在 Kernel Streaming 中，当从设备读取数据时，Kernel Streaming 会分配 KS 帧来承载流媒体数据，如视频或音频。

struct _KSPFRAME_HEADER{  _LIST_ENTRY ListEntry;  _KSPFRAME_HEADER *NextFrameHeaderInIrp;  void *Queue;  _IRP *OriginalIrp;  _MDL *Mdl;  _IRP *Irp;  KSPIRP_FRAMING_ *IrpFraming;  KSSTREAM_HEADER *StreamHeader;  void *FrameBuffer;  KSPMAPPINGS_TABLE *MappingsTable;  unsigned int StreamHeaderSize;  unsigned int FrameBufferSize;  void *Context;  int RefCount;  void *OriginalData;  void *BufferedData;  int Status;  unsigned __int8 DismissalCall;  _KSPFRAME_HEADER_TYPE Type;  _KSPSTREAM_POINTER *FrameHolder;  unsigned int OriginalOptionsFlags;  _KSPMDLCACHED_STREAM_POINTER *MdlCaching;};

KS 帧中的帧缓冲区存储着实际的图像或音频数据。大多数帧缓冲区由 Memory Descriptor List (MDL) 描述，它映射了这些缓冲区的物理内存。如果您不熟悉 MDL 是什么，不用担心 —— 这里有一个快速概述。

MDL

MDL (Memory Descriptor List) 是 Windows 内核模式下的一个结构体，用于描述虚拟内存缓冲区背后的物理页。它允许内核组件和驱动程序执行直接内存访问（DMA），并安全地在不同上下文之间共享缓冲区。MDL 在 Windows 内核中被广泛使用，通常与 IRP 结合用于 Direct I/O，以及在文件系统和网络驱动程序中进行数据传输操作。

MDL (Memory Descriptor List) 结构体定义如下：

typedef struct _MDL {  struct _MDL      *Next;  CSHORT           Size;  CSHORT           MdlFlags;  struct _EPROCESS *Process;  PVOID            MappedSystemVa;  PVOID            StartVa;  ULONG            ByteCount;  ULONG            ByteOffset;  ULONG64          PFN[];  // Variable-length array of page frame numbers} MDL, *PMDL;

这是一个可变大小的结构体，其中 **PFN (Page Frame Numbers，页帧号)**数组存储在 MDL 的末尾。每个 PFN 对应 MDL 描述的虚拟缓冲区所对应的物理页。

在 Kernel Streaming 中，MDL 描述了一个同时映射到用户空间和内核空间的缓冲区，这两个映射都指向相同的物理内存。

因此，当从设备读取数据时，数据会同时写入用户模式和内核模式的缓冲区。

让我们快速了解一下 MDL 的典型用法。

当内核需要访问用户模式内存时——特别是在提升的 IRQL 级别（如 DISPATCH_LEVEL）或 DPC（Deferred Procedure Call，延迟过程调用）中——它通常依赖 MDL 来安全地描述和锁定该内存。通常，这个过程会调用下图所示的一组 API。

首先，内核调用 IoAllocateMdl 来分配一个 MDL 结构体，根据提供的虚拟地址和长度初始化它来描述一个缓冲区。但它不会初始化 MDL 中的 PFN（Page Frame Number，页帧号）数组。

接下来，内核调用 MmProbeAndLockPages 来锁定与虚拟地址范围对应的物理页，并填充 MDL 内部的 PFN（Page Frame Number，页帧号）数组。

当内核需要访问内存时，它会调用 MmMapLockedPagesSpecifyCache 来使用 MDL 中存储的 PFN 映射一个新的虚拟地址。

顺便说一下，也可以使用这个 API 将内核缓冲区映射到用户空间。

内核使用完通过 MDL 映射的缓冲区后，必须调用 MmUnlockPages 来释放锁定的物理页。最后，应该使用 IoFreeMdl 释放 MDL 本身。

就本文而言，理解 Kernel Streaming 使用 MDL 来管理用户空间和内核空间之间共享的帧缓冲区就足够了。

如果您对 MDL 的更多细节感兴趣，这里有一些有用的参考资料：

• Using MDLs
• Understanding Memory Descriptor Lists (MDLs) for Windows Vulnerability Research & Exploit Development

接下来，让我们看看一个典型的应用程序如何从网络摄像头读取数据——以及 Kernel Streaming 在底层如何实现这一功能。

如何从网络摄像头读取流

以下是使用 Kernel Streaming 从网络摄像头读取视频流的简化工作流程：

1. 打开设备以获取网络摄像头设备的句柄。
2. 使用此设备句柄在此过滤器上创建 Pin 的实例并获取 Pin 句柄。
3. 使用 IOCTL_KS_PROPERTY 将 Pin 的状态设置为 RUN。当 Pin 进入 RUN 状态时，网络摄像头的指示灯通常会亮起，表示设备已激活并准备好进行流传输。
4. 最后，您可以使用 IOCTL_KS_READ_STREAM 从此 Pin 读取数据。在发送 IOCTL 读取流时，我们需要提供一个 KSSTREAM_HEADER 结构体作为输入以指定必要的信息。

typedef struct {  ULONG    Size;  ULONG    TypeSpecificFlags;  KSTIME   PresentationTime;  LONGLONG Duration;  ULONG    FrameExtent; //Buffer Size  ULONG    DataUsed;   PVOID    Data; // point to image Buffer  ULONG    OptionsFlags;  ULONG    Reserved;} KSSTREAM_HEADER, *PKSSTREAM_HEADER;

内核将使用此结构将数据从设备复制到内存中。最重要的字段是 Data（指向用户空间缓冲区）和 FrameExtent（指示缓冲区大小）。Kernel Streaming 将基于这些值映射帧缓冲区，并将图像数据写入提供的内存区域。此外，您还可以使用 OptionsFlags 字段来描述帧的属性。

Kernel Streaming 中的流读取

让我们简要介绍 ks 如何实现帧读取。

首先，必须在用户空间分配一个缓冲区来存储传入的图像数据。然后，准备一个包含缓冲区地址和大小的 KSSTREAM_HEADER 结构，并通过 IOCTL_KS_READ_STREAM 传递给内核。当此 IOCTL 发送到网络摄像头设备时，将由 ksthunk.sys 和 ks.sys 处理。如果请求不是来自 WoW64 进程，它将被传递给 ks.sys 进行进一步处理。

ks.sys 收到请求后，会解 KSSTREAM_HEADER，根据提供的缓冲区和大小创建 MDL（内存描述符列表），并将其插入 IRP（I/O 请求包）。然后通过此 MDL 将用户空间缓冲区映射到内核空间作为帧缓冲区。此时，用户缓冲区和帧缓冲区都指向相同的物理内存，实现了用户空间和内核空间之间的高效零拷贝数据传输。

最后，ks.sys 在内核中分配一个 KS Frame (_KSPFRAME_HEADER)。此结构包含关联的 MDL、指向帧缓冲区的指针、缓冲区大小以及用于管理流操作的其他元数据。

KS FRAME 随后被放入内部队列，等待填充数据。接下来，Kernel Streaming 工作线程从队列中取出一个 KS FRAME，并开始将设备中的图像数据捕获到关联的帧缓冲区中。队列中剩余的 KS FRAME 结构将按照入队顺序依次处理。

顺便说一下，也可以在单个 IOCTL 调用中提交多个 KSSTREAM_HEADER 结构以请求多个帧。在这种情况下，ks.sys 将根据输入缓冲区中提供的 KSSTREAM_HEADER 数组按顺序处理每个帧请求。每个帧都与一个 KSSTREAM_HEADER、一个 MDL 和一个 KS FRAME 存在一一对应关系。

在了解了架构和帧读取的基础知识后，我们现在可以从攻击者的角度来审视这些内容。

攻击者视角

那么，我们应该关注哪些方面呢？

第一个也是最直观的目标是 ksthunk.sys 和 ks.sys 之间的转换层。当 32 位请求转换为 64 位时，对用户控制的 KSSTREAM_HEADER 结构的处理不当可能导致内存损坏——例如，CVE-2024-38054 就是这样一个案例。此转换层还可能引入一致性问题。

另一个有趣的目标是 ks.sys 如何管理帧缓冲区。如果在帧缓冲区处理过程中误用了 MDL，可能会导致各种形式的内存损坏。我们稍后将研究这些问题的一些示例。

在我们的 Kernel Streaming 研究中，我们发现了几个值得注意的新漏洞类别。

Kernel Streaming 中的新漏洞类别

我们发现的第一个漏洞类别是 MDL 不匹配。

MDL 不匹配

当 ksthunk.sys 收到 32 位请求时，它不仅会将请求转换为其 64 位等效项，还会预分配一个 MDL 来描述帧缓冲区。

如图所示，当发出 32 位请求时，ksthunk.sys 首先处理它。在此步骤中，它会设置 MDL 并执行帧缓冲区的映射。

ksthunk.sys 完成预处理后，将 IRP 传递给 ks.sys 进行进一步处理。由于 MDL 已经由 ksthunk.sys 创建，ks.sys 将不会分配新的 MDL。此时，会分配一个 KS FRAME 来表示 Kernel Streaming 框架中的帧。

此外，如果在单次调用中请求了多个帧，ksthunk.sys 将预分配所有必要的 MDL 并执行相应的帧缓冲区映射。

但是，如果 OptionsFlags 字段设置为 KSSTREAM_HEADER_OPTIONSF_PERSIST_SAMPLE (0x8000)，ksthunk.sys 将跳过正常的 MDL 分配过程。此标志实际上是 Kernel Streaming 的 MDL 缓存机制的一部分。虽然我们不会在此详细介绍，但重要的是要理解启用此标志会导致 ksthunk 跳过该帧的 MDL 分配。

此外，由于每个帧都是独立处理的，因此可以在提交多个帧的单个请求中，通过为特定帧设置 KSSTREAM_HEADER_OPTIONSF_PERSIST_SAMPLE 标志，故意将其标记为缓存。

让我举个例子：

假设我们提交了两个帧，第二个帧被标记为缓存。

ksthunk.sys 将检查每个帧的 OptionsFlags 字段。如果未设置缓存标志，它会分配一个 MDL 并相应地映射帧缓冲区。由于第二个帧设置了缓存标志，ksthunk.sys 将跳过该帧的 MDL 分配。

之后，IRP 被传递给 ks.sys，它将再次检查每个帧的 OptionsFlags 字段。然而，这里的逻辑与 ksthunk.sys 相反。

• 对于第一帧——因为它没有缓存标志——ks.sys 假设 MDL 已经由 ksthunk 分配，因此跳过 MDL 分配。
• 对于第二帧，由于设置了缓存标志，ks.sys 将分配一个新的 MDL 并映射帧缓冲区。

ks.sys 然后根据 KSSTREAM_HEADER 条目的顺序创建 KS FRAME。每个 KSFRAME 都与其对应的 MDL 一一配对，帧被放入内部队列，等待工作线程拉取和处理。

但是...这真的安全吗？

似乎存在一些不一致。让我们滥用 MDL 链！

假设我们提交了两个帧：

• 对于第一帧，我们将缓冲区大小设置为 0x1000 并启用缓存标志。
• 对于第二帧，我们将缓冲区大小设置为 0x20000，但不设置缓存标志。

ksthunk.sys 像往常一样检查每个流头。对于第一帧，由于设置了缓存标志，它跳过了 MDL 分配。对于第二帧，由于未设置缓存标志，ksthunk 分配了一个新的 MDL 并相应地映射了帧缓冲区。

之后，IRP 被传递给 ks.sys，它将再次检查每个帧的 OptionsFlags 字段。

• 对于第一帧，由于设置了缓存标志，ks.sys 将分配一个新的 MDL，映射帧缓冲区，并将其插入 MDL 链。
• 对于第二帧，未设置缓存标志，因此 ks.sys 假设 MDL 已经由 ksthunk 分配，因此跳过分配。

最后，ks.sys 根据 MDL 链和相应的 KSSTREAM_HEADER 条目创建 KS FRAME。每个头中的 FrameExtent 字段被存储到关联的 KS FRAME 中，定义了预期的帧大小。

如图所示，第一帧将存储大小为 0x1000，而第二帧将存储大小为 0x20000。

你注意到问题了吗？ 当我们运行它时...

为什么？

此问题的根本原因是每个 KSSTREAM_HEADER 与其对应的 MDL 之间的不匹配。例如，第一个 KSSTREAM_HEADER 与第二帧的 MDL 配对，而第二个 KSSTREAM_HEADER 最终链接到第一帧的 MDL。

实际影响是什么？

当工作线程从设备复制数据时，它依赖于每个 KS FRAME 中存储的缓冲区地址和大小来执行复制操作。两个帧的处理方式相同——工作线程参考 KS FRAME 结构体来确定复制的位置和数据量。然而，问题就出在这里...

对于第二个 KS FRAME，实际分配的缓冲区只有 0x1000 字节，但结构体中的 FrameExtent 字段却指示大小为 0x20000。结果，工作线程尝试将 0x20000 字节复制到一个小得多的缓冲区中，导致缓冲区溢出。

事实上，我们发现的几个漏洞都源于这个问题。只要攻击者能够创建 KSSTREAM_HEADER 与其对应 MDL 之间的不匹配，就会导致缓冲区溢出。

• CVE-2024-38237
• CVE-2025-21375
• ...

我们要讨论的第二个漏洞类别被称为 MDL 中的遗忘锁——一种涉及 MDL 错误处理的漏洞模式。

这个漏洞类别有些特殊

遗忘锁

实际上，这是 MDL 中的一个未初始化问题。

在讨论这个问题之前，让我们先看看开发者在处理 MDL 时常见的一些错误。

第一个是最近常见的问题——我在之前的文章中也提到过。

MmProbeAndLockPages 中错误的 access mode 标志

当内核调用 MmProbeAndLockPages 锁定用户提供的内存缓冲区时，可能会错误地设置 access mode 标志。这个错误导致内核跳过验证目标地址是否属于用户空间的检查。结果，用户模式进程可以提供内核模式地址，导致内核空间中的任意内存写入。

更多细节，请参考 Synacktiv 在 HITB 2023 HKT 的演讲和 Nicolas Zilio(@Big5_sec) 的博客文章。

I/O 完成中的双重释放

另一个常见问题是内核驱动程序释放 MDL 时没有清除 IRP 中对应的 MDL 指针。随后，当 IRP 完成时，系统会尝试再次释放 MDL，导致在 IoCompleteRequest 期间发生双重释放漏洞。这种模式也可以在 Kernel Streaming 中找到 (CVE-2025-24046)。

当帧分配失败时，ks.sys 会释放 MDL 链中的 MDL，但没有清除存储在 IRP 中的 MDL 指针。结果，当 IRP 完成时，MDL 被再次释放——导致双重释放。

这两种漏洞模式相当常见，还有许多被忽视的问题。

让我们以 Microsoft 驱动程序安全指南中的一个例子为例。

在该文档中，Microsoft 警告说，如果开发人员使用 MmMapIoSpace 而没有正确验证物理地址，可能会导致任意物理内存被映射到虚拟地址空间——可能引发严重的安全问题。

为了说明安全用法，Microsoft 提供了以下安全编码示例：

Func ConstrainedMap(PHYSICAL_ADDRESS paAddress){    // expected_Address must be constrained to required usage boundary to prevent abuse    if(paAddress == expected_Address && qwSize == valid_Size)  //-----[1]    {        lpAddress = MmMapIoSpace(paAddress, qwSize, ...);           pMdl = IoAllocateMdl( lpAddress, ...); //----------[2]        MmMapLockedPagesSpecifyCache(pMdl, UserMode, ... ); //-------------[3]    }    else    {        return error;    }}

首先，在 [1] 处验证物理地址。然后，在 [2] 处分配一个 MDL（Memory Descriptor List）来描述映射的内存区域。最后，在 [3] 处调用 MmMapLockedPagesSpecifyCache 将物理内存映射到用户空间的虚拟地址。

现在...你可能会注意到一些奇怪的地方。

正如我们前面提到的，在典型用法中，分配 MDL 后，应该先调用 MmProbeAndLockPages 来锁定底层物理页。然而，在这个例子中，代码直接调用了 MmMapLockedPagesSpecifyCache，而没有先锁定页面。这会导致未定义行为，因为 MDL 可能无法正确描述有效或可访问的物理内存。

如上图所示，IoAllocateMdl 用于分配 MDL 结构并初始化一些基本元数据。然而，如果我们立即调用 MmMapLockedPagesSpecifyCache 而没有先锁定页面，该函数仍会尝试访问 MDL 内部的 PFN（Page Frame Number）数组。这可能导致未定义行为，或者更糟，导致可控的内存损坏。在许多情况下，这会直接导致蓝屏死机（BSoD）。

然而，这种错误在 Kernel Streaming 中普遍存在。在下一节中，我将分析 CVE-2024-38238，它清楚地展示了这个问题在实际中的表现。

我们再次构建两个 KSSTREAM_HEADER 结构——这次两个帧的大小相同。第一个帧设置了缓存标志，而第二个帧没有。

如前所述，ksthunk.sys 只会为没有设置缓存标志的帧分配并锁定 MDL。完成后，IRP 会被传递给 ks.sys 进行进一步处理。

现在，让我们仔细看看 ks.sys 如何处理这个帧。

__int64  CKsMdlcache::MdlCacheHandleThunkBufferIrp(...){  ...  while(TotalSize >= sizeof(KSSTREAM_HEADER)){ //-------[4]      ...      if(OptionsFlag & 0x8000 == 0) //-------[5]        return KsProbeStreamIrp(irp, a3, 0); //-------[8]      IoAllocateMdl(header->Data,header->FrameExtent,...,Irp); //-------[6]  }  ...  for(i = irp->MdlAddress;i;i = i->Next){      MmProbeAndLockPages(i, irp->RequestorMode, IoWriteAccess); //-------[7]  }}

观察 ks!CKsMdlcache::MdlCacheHandleThunkBufferIrp 函数中的 while 循环 [4]，我们可以看到它会遍历每个 KSSTREAM_HEADER 结构，并在 [5] 处检查 OptionsFlag 标志以确定是否需要分配 MDL（Memory Descriptor List）。

如果设置了缓存标志，程序会在 [6] 处分配一个新的 MDL。在 WOW64 环境下，如果 MDL 已经被分配（例如由 ksthunk 分配），KS（Kernel Streaming）随后会在 [7] 处调用 MmProbeAndLockPages 来锁定内存页。

然而，在我们的特定案例中：

• 第一个帧设置了缓存标志
• 第二个帧没有设置缓存标志

因此，当 KS 开始处理第二个帧时，它会转向 [8] 处的 KsProbeStreamIrp 路径。此时，IRP（I/O Request Packet）中的 MDL 链情况如下：

第一个 MDL 已经被正确锁定，但第二个 MDL 完全没有被锁定。

之后，ks!KsProbeStreamIrp 会处理帧缓冲区的映射：

NTSTATUS KsProbeStreamIrp(PIRP Irp, ULONG ProbeFlags, ULONG HeaderSize){ ... MDL = Irp->MdlAddress; if ( (MDL->MdlFlags & is_locked_and_nonpaged) != 0 ) { //----[9]    while ( MDL )     {        if ( (MdlFlags & 5) != 0 )        MappedSystemVa = MDL->MappedSystemVa;        else        MappedSystemVa = MmMapLockedPagesSpecifyCache(MDL, 0, MmCached, 0LL, 0, 0x40000010u);         MDL = MDL->Next;    } }}

如上所示，该函数使用 MmMapLockedPagesSpecifyCache 通过每个 MDL 映射帧缓冲区。如果 MDL 被标记为已锁定，函数会直接映射它。然而，这里存在一个关键缺陷：它在 [9] 处仅检查 MDL 链中的第一个 MDL，并假设整个链已经被锁定。

当在第二个 MDL 上调用 MmMapLockedPagesSpecifyCache 时，它会尝试基于未初始化的 PFN（Page Frame Number，页帧号）列表映射内存。

不可利用？

好消息是 IoAllocateMdl 从 NonPagedPoolNx 分配内存时不会进行零初始化。这意味着位于 MDL 结构末尾的 PFN 数组将包含残留的内存数据。

如上图所示，当 IoAllocateMdl 分配内存时，它使用了 POOL_FLAG_UNINITIALIZED 标志，并且不会初始化 MDL 中的 PFN 数组。这种行为允许我们应用池喷射（pool spraying）技术来部分或完全控制 MDL 内部的 PFN 值。

通过计算 MDL 结构的确切大小——包括基于帧大小的 PFN 数量——我们可以使用 Named Pipes 进行池喷射，用精心构造的数据填充 NonPagedPoolNx 内存。

当 IoAllocateMdl 重用这些内存而不进行零初始化时，残留的值将被解释为有效的 PFN，从而使攻击者能够控制物理到虚拟的映射。

如上图所示，当随后调用 MmMapLockedPagesSpecifyCache 时，它会将攻击者控制的 PFN 视为有效的物理页映射，并使用它们来映射帧缓冲区。

最后，当工作线程从设备复制图像数据时，它会直接写入攻击者指定的物理地址，从而产生一个强大的任意物理内存写入原语。

实际上，并非所有 PFN 都可以被映射——它们必须是有效的，例如 ResidentPage。但对于我们的目的来说，这已经足够了。

下一步是使用任意物理内存写入原语实现权限提升（EoP，Elevation of Privilege）。但这引出了一个问题：

我们应该写入哪里？

在对多个 Windows 24H2 进行测试时，我们观察到一个一致的行为：ntoskrnl.exe 的物理基地址通常固定在 0x100400000。

我们在 Hyper-V 和 VMware 上进行了测试。这个值可能在更新的版本中有所变化，但在许多情况下仍然可能保持固定。这种行为也可能取决于设备或硬件配置。

那么...这是否意味着我们可以直接写入 nt 并接管内核？

这里有一个问题......

我们无法控制被写入的数据，因为它直接来自网络摄像头设备。

最初，我们似乎陷入了困境。但拥有如此强大的原语——稳定且可重复的任意物理内存写入——我们知道一定有办法继续前进。

于是我们回过头，仔细审查了整个 Kernel Streaming 的工作流程，最终发现了一个新的攻击角度。

缓冲模式

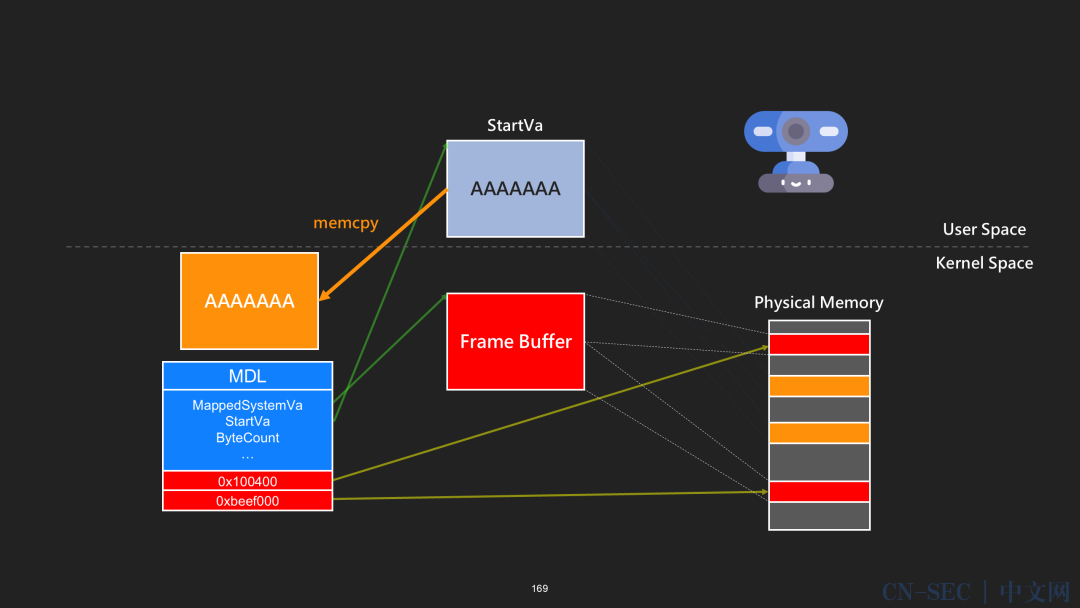

Kernel Streaming 提供了一个称为缓冲模式（buffered mode）的功能。当使用 缓冲标志（KSSTREAM_HEADER_OPTIONSF_BUFFEREDTRANSFER） 创建 KS FRAME 时，ks.sys 会在内核空间分配一个额外的中间缓冲区。

在流传输过程中，原始图像缓冲区的内容首先被复制到这个中间缓冲区。

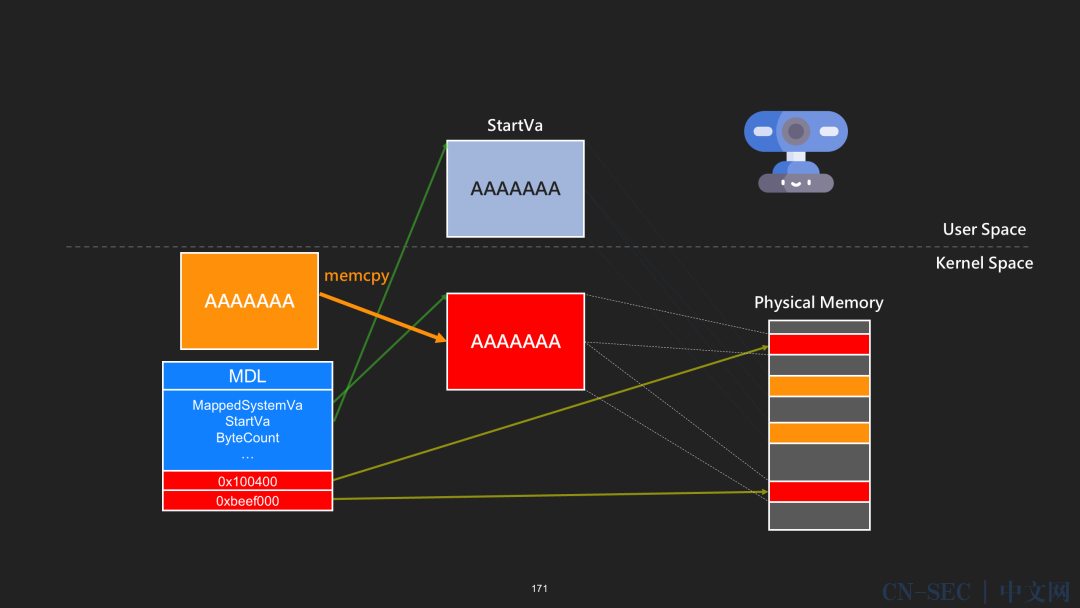

如上图所示，在设备完成数据写入后——或者传输过程中发生错误时——ks.sys 会将缓冲内存的内容复制到帧缓冲区。然而，在我们的案例中，这个帧缓冲区已经被映射到 ntoskrnl.exe 映像的物理地址。换句话说，我们现在拥有了一个具有完全控制数据的 任意物理内存写入原语。这为直接修改内核代码打开了大门。

在我们的漏洞利用中，我们选择覆盖 PsOpenProcess 中的一个安全检查。具体来说，我们将 SeDebugPrivilege 的检查替换为 SeChangeNotifyPrivilege。结果，任何普通用户都可以打开高权限进程（除了 PPL）。有关用 SeChangeNotifyPrivilege 替换检查的技术的更多细节，您可以参考 我的前一篇文章。

在 Kernel Streaming 中，有多种方式可以导致这个问题：

• CVE-2024-38238
• CVE-2024-38241
• CVE-2025-24066
• ...

只要找到一种方法让它忘记锁定，就可能导致任意物理内存写入。

我们要分享的最后一个问题是 帧缓冲区错位。

帧缓冲区错位 (CVE-2024-38245)

在深入探讨之前，我们首先需要介绍 Kernel Streaming 中的一个关键对象：KS Allocator。KS Allocator 负责预分配一组可以在流操作期间重用的帧缓冲区。这显著减少了运行时动态内存分配的开销。通常，一个分配器对象与一个 pin 相关联，第三方驱动程序也可以实现自己的自定义分配器。Kernel Streaming 还提供了一个默认分配器，在没有自定义实现时使用。

通常，可以使用 KsCreateAllocator API 创建 KS Allocator，并通过称为 KSALLOCATOR_FRAMING 的结构进行配置。该结构允许您指定参数，例如帧缓冲区的数量、每个缓冲区的大小，甚至每个帧缓冲区的对齐要求。

typedef struct {  union {    ULONG OptionsFlags;    ULONG RequirementsFlags;  };#if ...  POOL_TYPE PoolType;#else  ULONG     PoolType;#endif  ULONG     Frames;  ULONG     FrameSize;  union {    ULONG FileAlignment;    LONG  FramePitch;  };  ULONG     Reserved;} KSALLOCATOR_FRAMING, *PKSALLOCATOR_FRAMING;

注意： 要指定帧缓冲区的对齐方式，您必须在分配器配置期间提供对齐掩码。

创建 KS Allocator 后，我们可以将其附加到 Pin 上。在从 Pin 读取数据之前，需要将其状态设置为 KSSTATE_RUN。

此时，分配器将根据之前提供的配置预分配帧缓冲区。

从这时起，数据将从设备流式传输到预分配的帧缓冲区中。同时也会分配相应的 KS FRAME 结构。当我们发送 IOCTL_KS_READ_STREAM 来读取数据时，过程将如前所述开始。

然而，与每次从设备读取数据不同，工作线程将从分配器管理的预分配帧缓冲区中复制数据。在接下来的部分中，我们将重点讨论默认分配器如何管理这些预分配缓冲区。

让我们深入了解 DefaultAllocator。

ks!KsCreateDefaultAllocatorEx

当我们调用 KsCreateAllocator 时，Kernel Streaming 会创建一个默认分配器，并使用我们提供的参数对其进行初始化。在内部，ks.sys 实现了自己的自定义分配例程 - DefAllocatorAlloc 和 DefAllocaorFree，并利用 LookasideList 来高效管理缓冲区的分配和重用。

分配函数非常简单：

char *__fastcall DefAllocatorAlloc(POOL_TYPE PoolType, SIZE_T NumberOfBytes, ULONG Alignment){    ...    if ( Alignment >= FILE_OCTA_ALIGNMENT )        FileAlignment = Alignment;    ...    buffer = ExAllocatePoolWithTag((PoolType | 0x400), v8, 'adSK');//-----[10]    if ( buffer )    {        padding = (~FileAlignment & (buffer + FileAlignment + 4)) - buffer;        buffer += padding;        *(buffer - 1) = padding; //-------[11]    }}

它直接调用 ExAllocatePoolWithTag 在 [10] 处分配内存。如果指定了对齐方式，ks.sys 会在帧缓冲区前记录所需的填充大小，如 [11] 处所示。

在释放例程中：

void __fastcall DefAllocatorFree(unsignedint *Buffer){  __int64 padding;   ...  if ( (Buffer & 0xFFF) != 0 )    padding = *(Buffer - 1); //---------------[12]  else    padding = 0LL;  ExFreePoolWithTag(Buffer - padding, 0);}

KS 使用这个填充大小来计算 ExAllocatePoolWithTag 在 [12] 处返回的原始指针。

如下图所示，内存池的布局如下：

紫色区域代表填充部分，蓝色区域对应帧缓冲区本身。帧缓冲区前面的 4 个字节用于存储填充大小。在正常情况下，对齐掩码应该是 2 的幂减一（例如 0x3F、0xFFF 等）。

然而，这里存在一个问题：

KS 只检查对齐掩码是否大于 0xFFF。如果小于 0xFFF，它会接受任何值，即使这不是一个有效的对齐方式。

无用的漏洞？

乍一看，这可能像是一个无害的漏洞——只是一个内存对齐的小问题。但是当这个未对齐的缓冲区遇到 LookasideList 时会发生什么？

LookasideList 是针对固定大小内存块优化的每处理器缓存。它们不使用通用的池分配器，而是维护一个简单的单向链表以实现快速分配和释放。分配和释放操作总是先检查链表，然后再使用通用池，链表按照后进先出（LIFO）的顺序操作。 一个重要的约束是存储在 LookasideList 中的条目需要对齐到 0x10 字节。可以参考 SLIST_ENTRY。

正如你在 ExAllocateFromNPagedLookasideList 中看到的：

PSLIST_ENTRY ExAllocateFromNPagedLookasideList(...){    ...    ReturnChunk = ListHead->FreeChunk & 0xFFFFFFFFFFFFFFF0;    ListHead->FreeChunk = ReturnChunk->Next;    ListHead->Depth-- ;    ...}

分配逻辑在将内存块返回给调用者之前，会将其地址对齐到 0x10 字节（16 字节对齐）。

PSLIST_ENTRY ExFreeToNPagedLookasideList(...,PSLIST_ENTRY Chunk){    ...    NextChunk = ListHead->FreeChunk & 0xFFFFFFFFFFFFFFF0    Chunk->Next = NextChunk;    ListHead->FreeChunk = Chunk;    ListHead->Depth++;    ...}

同样地，当内存被释放回 LookasideList 时，它也会对齐内存块。如上文代码片段所示，释放例程会对链表中的第一个条目进行对齐。

非 0x10 字节对齐的帧缓冲区 + LookasideList

那么，如果一个没有 0x10 字节对齐的帧缓冲区被插入到 LookasideList 中会发生什么？

我们编写了一个脚本来列出所有可能的对齐掩码和填充大小。在这个案例中，我们使用了一个导致 8 字节填充的对齐掩码。然后，我们配置分配器预先分配 4 个帧缓冲区。结果，每个缓冲区都将遵循相同的布局——由于 8 字节填充，最终的帧缓冲区地址都以 0x08 结尾。

缓冲区将如下图所示：

之后，分配器返回四个缓冲区——A、B、C 和 D——由于应用的填充，它们的地址都以 0x8 结尾。

当这些缓冲区被释放时，ks.sys 会逐个释放它们，并按顺序将它们插入 LookasideList。

如上图所示，我们首先释放 Frame A，它被顺利插入到 LookasideList 中。

当 Frame B 被释放时，分配器首先对齐当前链表头（Frame A）的地址以满足 0x10 字节对齐要求。然后将这个对齐后的地址存储在 Frame B 的 next 指针字段中，并将 Frame B 插入到 LookasideList 的头部。

我们继续释放 Frame C 和 Frame D，它们都遵循与之前相同的模式。最终，LookasideList 将如上图所示的布局。

你发现问题了吗？

问题在于 Frame D 的 next 指针。由于对齐，next 指针最终指向了池块的起始位置，而不是实际的帧缓冲区。

如上图所示，你会注意到 Frame C 的 next 指针指向了填充区域，该区域包含存储的填充大小，而不是预期的链表条目结构。当被解释为 64 位值时，这个指针变成了类似 0x800000000 的值——这属于用户空间地址范围。

我们的计划是在 0x800000000 处分配一个内存页，从而获得对 LookasideList 的控制。然后，我们将链表中的最后一个节点配置为指向我们期望的目标地址。之后，当设备执行读取操作时，ks.sys 会将传入的数据写入这些帧缓冲区——包括指向我们选择地址的那个缓冲区。

理论上，这给了我们一个任意内存写入原语，对吗？

然而，我们仍然面临与之前相同的限制：我们无法控制被写入的内容。

此外，我们无法在此场景中使用 buffered flag，这意味着我们只能使用设备发送的任何数据——这使得精确利用变得更加困难。

此时，我们再次陷入了困境。

但在再次思考后，我们找到了另一种前进的方法。

如上图所示，我们首先在用户空间构建一个虚假的链表。地址 0x41410000 代表一个用户控制的内存区域，我们用它来构建一个有效的 LookasideList 条目。然后，我们继续分配帧缓冲区，这导致分配器遍历我们构建的虚假链表。

在 ExAllocateFromNPagedLookasideList 中，分配器首先对齐内存块，然后更新链表头。然而，由于未对齐，对齐逻辑错误地将 Frame D 的起始位置解释为 next 指针——导致 LookasideList 的遍历错误。

一旦第一个块从链表中弹出，链表就会转变为上图所示的状态。接下来，我们从 LookasideList 中分配所有剩余的块。我们还配置分配器使用较小的帧缓冲区，这导致网络摄像头进入等待状态——它不再从设备读取数据。然后，我们触发 STOP 以释放所有帧缓冲区。

帧缓冲区将如上图所示。此时，ks.sys 开始逐个将缓冲区返回到 LookasideList。首先，它释放 Frame D。然后，它释放位于 0x800000000 的恶意块。之后，它释放位于 0x41410000 的虚假块。

一旦这三个块被释放，LookasideList 的结构就会转变为上图所示的布局。最终，分配器将释放我们的目标地址。

这将导致目标地址的 next 指针指向 0x41410000。这个值可以是攻击者控制的任何用户空间地址。

换句话说，我们现在拥有了一个强大的任意内存写入原语。

在 Windows 23H2 上获得任意内存写入能力后，我们可以使用 NtQuerySystemInformation 来泄露线程对象的地址。有了这个地址，我们翻转 token 结构中的必要位以提升权限。从这里，我们可以应用任何众所周知的 EoP 技术来实现完整的权限提升。顺便说一句，一旦你实现了任意内存写入，别忘了将 LookasideList 恢复到有效状态——否则，系统可能会在后续分配期间崩溃。

我们成功地将一个看似无害的漏洞变成了一个严重的漏洞。

下一步与总结

这种漏洞模式可能不仅限于 Kernel Streaming。通过更密切地关注 MDL 相关问题，你可能会在其他驱动程序中发现更多漏洞。Kernel Streaming 仍然是一个引人入胜的研究目标，其表面之下可能还隐藏着许多未被发现的漏洞。

深入了解 Windows API 的实现——并认识到其误用的风险——对于发现新漏洞和构建有效的利用技术至关重要。

记住这些模式——它可能是你的下一个漏洞。

参考

• 使用 MDLs
• Windows 内核安全 - Pwn2Own 演示的两个漏洞的深入分析
• CVE-2023-29360 分析
• 简单的本地 Windows 内核利用
