前言

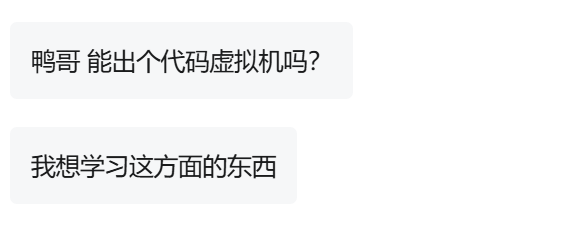

粉丝要求,安排!
不过我不知道是PE代码虚拟执行还是指虚拟化壳的. 而且还问不了!
所以先写一篇关于PE代码虚拟机的，下一篇再写一个关于虚拟化壳的,全都要。
源码先丢这里,可以看着源码对着学习
https://git.key08.com/huoji/awesome_anti_virus_engine
环境初始化
这边我用的模拟执行框架是unicorn-engine,为了实现一个代码执行,我们需要先初始化模拟环境,包括SharedUserDataBase,Segment
段寄存器 (Segment Registers)
在Windows环境下，虽然现代操作系统主要使用平坦内存模型，但段寄存器（CS, DS, SS, ES, GS, FS）仍然在某些特定场景下扮演着重要角色，特别是FS和GS寄存器，它们常用于指向TEB和KPCR（Kernel Processor Control Region）等关键结构。这里我们为它们设置了默认的段选择子。
// SetupVirtualMachine 函数片段
SegmentSelector cs = { 0 };
cs.fields.index = 1;
uc_reg_write(m_ucEngine, UC_X86_REG_CS, &cs.all);
// ... 其他段寄存器 (DS, SS, ES, GS) 类似设置
SharedUserData
这是一个位于 0x7FFE0000 的只读内存区域，包含了系统时间、系统版本等常用信息，许多Windows API会从这里读取数据。我们将其映射并写入真实系统的数据。
// SetupVirtualMachine 函数片段
m_KSharedUserDataBase = 0x7FFE0000;
// ... 计算大小并映射
uc_mem_map(m_ucEngine, m_KSharedUserDataBase, m_KSharedUserDataSize, UC_PROT_READ);
uc_mem_write(m_ucEngine, m_KSharedUserDataBase, (void*)m_KSharedUserDataBase, m_KSharedUserDataSize);
PEB
PEB (Process Environment Block) 和 TEB (Thread Environment Block): 这两个结构体是Windows进程和线程的核心数据结构，包含了大量关于进程、模块、堆、环境参数、线程本地存储 (TLS) 等信息。模拟器需要分配内存并初始化这些结构，以便被模拟的程序能够正确查询其运行环境。特别是TEB中的NtTib.Self字段，它是一个指向TEB自身的指针，对于32位程序，FS段寄存器的基址通常指向TEB。
// SetupVirtualMachine 函数片段 (以64位为例)
m_tebBase = TEB_BASE; // 进程TEB地址
m_pebBase = PEB_BASE; // 进程PEB地址
// ...
m_peb64.ImageBaseAddress = m_peInfo->RecImageBase;
m_teb64.ProcessEnvironmentBlock = reinterpret_cast<X64PEB*>(m_pebBase);
m_teb64.NtTib.StackBase = (DWORD64)m_stackBase;
m_teb64.NtTib.StackLimit = (DWORD64)m_stackSize;
// ... 映射并写入PEB和TEB
uc_mem_map(m_ucEngine, m_pebBase, m_pebEnd - m_pebBase, UC_PROT_READ | UC_PROT_WRITE);
uc_mem_write(m_ucEngine, m_pebBase, &m_peb64, sizeof(X64PEB));
// ...
// 对于64位，设置GS基址MSR
uc_x86_msr msr;
msr.rid = static_cast<uint32_t>(Msr::kIa32GsBase);
msr.value = m_gsBase;
uc_reg_write(m_ucEngine, UC_X86_REG_MSR, &msr);
// 对于32位，设置FS基址MSR
// msr.rid = static_cast<uint32_t>(Msr::kIa32FsBase);
// msr.value = m_tebBase;
// uc_reg_write(m_ucEngine, UC_X86_REG_MSR, &msr);
进程环境变量
RTL_USER_PROCESS_PARAMETERS 结构体是PEB中的一个重要字段，它包含了进程的命令行、当前目录、映像路径、DLL搜索路径以及环境变量等信息。BuildPebParameter 函数负责填充这些信息，并在模拟器内存中分配相应的字符串缓冲区。GetEnvString 则提供了默认的环境变量列表。
// BuildPebParameter 函数片段
RTL_USER_PROCESS_PARAMETERS processParams = {};
// ... 映射内存
// 设置映像路径、命令行、当前目录、DLL路径等
std::wstring imagePath = L"C:\Path\To\EmulatedImage.exe";
// ... 写入字符串到模拟内存
processParams.ImagePathName = imagePathUnicode;
// ... 设置其他参数
processParams.Environment = reinterpret_cast<WCHAR*>(m_envBlockBase); // 指向环境变量块
uc_mem_write(m_ucEngine, m_processParamsBase, &processParams, sizeof(RTL_USER_PROCESS_PARAMETERS));
至此我们完成了环境初始化
导入表
PE文件通常会依赖大量的动态链接库（DLL）。为了模拟执行，我们需要将主程序及其依赖的DLL加载到模拟器内存中，并正确处理它们的导入表和导出表。（无论是模拟的API还是真实DLL的导出函数）。
ResoveImport: 这个函数负责解析主程序的导入表。它使用 peconv::process_import_table 结合 cListImportNames 回调来提取所有导入函数的名称及其所在的DLL。然后，对于每个导入的DLL，它会尝试使用 mapSystemModuleToVmByName 将其加载到模拟器中。
// ResoveImport 函数片段
// 处理延迟导入
peconv::load_delayed_imports(static_cast<BYTE*>(m_peInfo->peBuffer), 0);
// 解析导入表
cListImportNames importCallback(static_cast<BYTE*>(m_peInfo->peBuffer),
m_peInfo->peSize, m_impFuncDict,
m_impFuncOrdinalDict);
if (!peconv::process_import_table(static_cast<BYTE*>(m_peInfo->peBuffer),
m_peInfo->peSize, &importCallback)) {
throw std::runtime_error("Failed to process import table");
}
// 处理每个导入模块，将其加载到VM中
for (const auto& importModule : m_impFuncDict) {
processImportModule(importModule.get());
}
API Hooking 与系统调用
为了在模拟执行过程中处理API调用和系统调用，我们需要在Unicorn Engine中设置钩子 (Hooks)。
API Hooking: 对于已修复的导入函数，我们可以在其在模拟器中的地址上设置 UC_HOOK_CODE 钩子。当模拟器执行到这些地址时，钩子回调函数 sandboxCallbacks::handleApiCall 会被触发，我们可以在这里实现对API的模拟或重定向到宿主机上的真实API。
我们给导入表挂钩子:
// 挂导入表钩子
for (const auto& module : this->GetModuleList()) {
// 遍历导出函数查找对应名称
for (const auto& exp : module->export_function) {
auto inMemAddr = module->base + exp->function_address;
uc_hook_add(m_ucEngine, &exp->sys_ook, UC_HOOK_CODE, sandboxCallbacks::handleApiCall,(void*)this, inMemAddr, inMemAddr + 5, 0);
}
}
执行导入表的时候,会触发我们的钩子:
void handleApiCall(uc_engine* uc, uint64_t address, uint32_t size, void* userData)
{
uint64_t currentRip = 0;
auto* sandbox = static_cast<Sandbox*>(userData);
if (!sandbox) return;
uc_reg_read(uc,
sandbox->GetPeInfo()->isX64 ? UC_X86_REG_RIP : UC_X86_REG_EIP,
¤tRip);
auto [lastReadImpAddr, lastImp] = sandbox->GetLastImpRead();
if (lastImp != nullptr && currentRip == lastReadImpAddr) {
printf(
"direct call function [%s]%s at file address: %llx lastRip: "
"%llxn",
lastImp->dll_name,
lastImp->name, address, lastRip);
sandbox->EmulateApi(uc, lastReadImpAddr, currentRip, lastImp->name);
sandbox->SetLastImpRead(0, nullptr);
}
else {
for (auto module : sandbox->GetModuleList()) {
for (auto item : module->export_function) {
const auto vmAddress = module->base + item->function_address;
if (vmAddress == currentRip) {
printf("[!!!]detect no correct call, currentRip: 0x%llxn",
currentRip);
sandbox->SetLastImpRead(0, nullptr);
sandbox->EmulateApi(uc, vmAddress, currentRip, item->name);
}
}
}
}
}
然后就模拟各种API了:
为什么我们不能模拟syscall? 因为这样模拟,就跟某h*系统一样,搞所谓的兼容层了,而代价是,我们需要重写整个NT内核!! 因为很多API是不可控的.某系统能成功写兼容层的原因是linux是开源的! 意味着直接把内核编译好,只要内核初始化成功,把ssdt接过去就行,但是windows是闭源的,做的最好的是wine也有各种bug.所以不要做兼容层的操作了.对于个人来说浪费时间
比如URL download
createprocess
只要模拟的够多,基本上什么病毒都能跑:
自动脱壳机
我们还能做一个自动的脱壳机器,脱掉常见的UPX,ASP什么壳,原理是,壳会释放原始PE到text段并且执行,我们只需要记录跨区段执行,执行的时候立刻dump即可
// 如果找到区段，并且与上次执行的区段不同，记录跨区段行为
if (currentSectionIndex >= 0 &&
sandbox->GetLastExecuteSectionIndex() != currentSectionIndex &&
sandbox->GetLastExecuteSectionIndex() != 0) {
printf(
"[!!!]detect cross section excute, from %d to %d,address: 0x%llxn",
sandbox->GetLastExecuteSectionIndex(), currentSectionIndex,
address);
sandbox->SetMalwareAnalysisType(MalwareAnalysisType::kSuspicious);
// 记录跨区段执行地址
sandbox->SetCrossSectionExecution(address);
}
然后dump,标准的PE dump
#include "sandbox.h"
auto Sandbox::DumpPE() -> std::pair<std::unique_ptr<BYTE[]>, size_t> {
// 查找目标模块 - 这里我们使用主模块(通常是被分析的可执行文件)
std::shared_ptr<struct_moudle> targetModule = nullptr;
for (const auto& module : m_moduleList) {
if ((*module).name == "HUOJI.EXE") {
targetModule = module;
break;
}
}
if (!targetModule) {
throw std::runtime_error("No modules found to dump");
}
// 计算虚拟内存大小
auto virtualMemorySize = getVirtualMemorySize(m_peInfo->peBuffer);
// 创建用于存储转储数据的缓冲区
auto resultBuffer = std::make_unique<BYTE[]>(virtualMemorySize);
// 从虚拟机内存中读取PE文件
uc_err err = uc_mem_read(m_ucEngine, m_peInfo->RecImageBase,
resultBuffer.get(), virtualMemorySize);
if (err != UC_ERR_OK) {
throw std::runtime_error("Failed to read memory during PE dump: " +
std::string(uc_strerror(err)));
}
// 确保PE头部的签名有效
auto* dosHeader = reinterpret_cast<PIMAGE_DOS_HEADER>(resultBuffer.get());
if (dosHeader->e_magic != IMAGE_DOS_SIGNATURE) {
throw std::runtime_error("Invalid DOS signature in dumped PE");
}
auto* ntHeaders = reinterpret_cast<PIMAGE_NT_HEADERS>(resultBuffer.get() +
dosHeader->e_lfanew);
if (ntHeaders->Signature != IMAGE_NT_SIGNATURE) {
throw std::runtime_error("Invalid NT signature in dumped PE");
}
// 获取当前RIP/EIP作为新的入口点
uint64_t currentEntryPoint = 0;
if (this->GetCrossSectionExecution().size() > 0) {
currentEntryPoint = this->GetCrossSectionExecution()
[this->GetCrossSectionExecution().size() - 1] -
m_peInfo->RecImageBase;
}
PIMAGE_SECTION_HEADER sectionHeaders = nullptr;
WORD numberOfSections = 0;
// 处理32位或64位PE文件
if (m_peInfo->isX64) {
auto* optHeader64 =
&reinterpret_cast<PIMAGE_NT_HEADERS64>(ntHeaders)->OptionalHeader;
optHeader64->ImageBase = m_peInfo->RecImageBase;
if (currentEntryPoint != 0) {
// 修改入口点为当前执行位置
optHeader64->AddressOfEntryPoint =
static_cast<DWORD>(currentEntryPoint);
}
// 修改SizeOfImage
optHeader64->SizeOfImage = static_cast<DWORD>(AlignToSectionAlignment(
virtualMemorySize, optHeader64->SectionAlignment));
// 修改DllCharacteristics以移除ASLR标记
optHeader64->DllCharacteristics &=
~IMAGE_DLLCHARACTERISTICS_DYNAMIC_BASE;
// 获取区段头信息
sectionHeaders = reinterpret_cast<PIMAGE_SECTION_HEADER>(
reinterpret_cast<ULONG_PTR>(ntHeaders) +
sizeof(ntHeaders->Signature) + sizeof(ntHeaders->FileHeader) +
ntHeaders->FileHeader.SizeOfOptionalHeader);
numberOfSections = ntHeaders->FileHeader.NumberOfSections;
}
else {
auto* optHeader32 =
&reinterpret_cast<PIMAGE_NT_HEADERS32>(ntHeaders)->OptionalHeader;
optHeader32->ImageBase = static_cast<DWORD>(m_peInfo->RecImageBase);
if (currentEntryPoint != 0) {
// 修改入口点为当前执行位置
optHeader32->AddressOfEntryPoint =
static_cast<DWORD>(currentEntryPoint);
}
// 修改SizeOfImage
optHeader32->SizeOfImage = static_cast<DWORD>(AlignToSectionAlignment(
virtualMemorySize, optHeader32->SectionAlignment));
// 修改DllCharacteristics以移除ASLR标记
optHeader32->DllCharacteristics &=
~IMAGE_DLLCHARACTERISTICS_DYNAMIC_BASE;
// 获取区段头信息
sectionHeaders = reinterpret_cast<PIMAGE_SECTION_HEADER>(
reinterpret_cast<ULONG_PTR>(ntHeaders) +
sizeof(ntHeaders->Signature) + sizeof(ntHeaders->FileHeader) +
ntHeaders->FileHeader.SizeOfOptionalHeader);
numberOfSections = ntHeaders->FileHeader.NumberOfSections;
}
// 更新代码基址和大小
UpdateBaseOfCode(sectionHeaders, ntHeaders, numberOfSections,
static_cast<DWORD>(currentEntryPoint));
// 修复区段
FixSections(sectionHeaders, numberOfSections, virtualMemorySize);
// 创建一个ExportsMapper对象用于导入表修复
peconv::ExportsMapper exportsMap;
// 添加所有已加载模块到导出表映射中
for (const auto& module : m_moduleList) {
if (module->base == 0 || module->size == 0) {
continue;
}
// 创建临时缓冲区以存储模块内容
std::unique_ptr<BYTE[]> moduleBuffer =
std::make_unique<BYTE[]>(module->size);
// 从虚拟机内存读取模块内容
uc_err readErr = uc_mem_read(m_ucEngine, module->base,
moduleBuffer.get(), module->size);
if (readErr != UC_ERR_OK) {
printf(
"Warning: Could not read module %s for exports mapping: %sn",
module->name, uc_strerror(readErr));
continue;
}
// 添加模块到导出表映射
exportsMap.add_to_lookup(module->name,
reinterpret_cast<HMODULE>(moduleBuffer.get()),
module->base);
}
// 这里有一个严重的问题,就懒得处理了:
// 壳里面吐出来的代码的导入表和壳的导入表不是同样一个.
// 这个修的是壳的 导入表,所以导入表 修 不 全
// 有个很简单的办法,需要搜索IAT结构,然后修改脱壳后的IAT的字段到壳的字段里面,然后再执行一次fix_imports
// 懒得写了,家庭作业.自己完成
bool importsFixed = peconv::fix_imports(
resultBuffer.get(), virtualMemorySize, exportsMap, nullptr);
if (importsFixed) {
printf("PE file imports fixed successfullyn");
}
else {
printf("Warning: Failed to fix PE file importsn");
}
size_t out_size = 0;
// 重新计算校验和
if (m_peInfo->isX64) {
auto* optHeader64 =
&reinterpret_cast<PIMAGE_NT_HEADERS64>(ntHeaders)->OptionalHeader;
optHeader64->CheckSum =
CalculateChecksum(resultBuffer.get(), virtualMemorySize);
}
else {
auto* optHeader32 =
&reinterpret_cast<PIMAGE_NT_HEADERS32>(ntHeaders)->OptionalHeader;
optHeader32->CheckSum =
CalculateChecksum(resultBuffer.get(), virtualMemorySize);
}
printf(
"PE file dumped successfully from address: 0x%llx, size: %zu bytesn",
m_peInfo->RecImageBase, virtualMemorySize);
printf("Entry point set to: 0x%llx (RVA: 0x%llx)n",
m_peInfo->RecImageBase + currentEntryPoint, currentEntryPoint);
return { std::move(resultBuffer), virtualMemorySize };
}
// 修复区段信息
void Sandbox::FixSections(PIMAGE_SECTION_HEADER sectionHeaders,
WORD numberOfSections, size_t virtualMemorySize) {
if (numberOfSections == 0 || sectionHeaders == nullptr) {
return;
}
// 修复每个区段的信息
for (WORD i = 0; i < numberOfSections - 1; i++) {
auto& currentSection = sectionHeaders[i];
auto& nextSection = sectionHeaders[i + 1];
// 修复大小，使之与下一个区段的起始地址对齐
currentSection.SizeOfRawData =
nextSection.VirtualAddress - currentSection.VirtualAddress;
currentSection.PointerToRawData = currentSection.VirtualAddress;
currentSection.Misc.VirtualSize = currentSection.SizeOfRawData;
}
// 修复最后一个区段
auto& lastSection = sectionHeaders[numberOfSections - 1];
lastSection.SizeOfRawData =
static_cast<DWORD>(virtualMemorySize) - lastSection.VirtualAddress;
lastSection.PointerToRawData = lastSection.VirtualAddress;
lastSection.Misc.VirtualSize = lastSection.SizeOfRawData;
}
// 计算校验和
DWORD Sandbox::CalculateChecksum(const BYTE* peBuffer, size_t size) {
DWORD sum = 0;
const DWORD* ptr = reinterpret_cast<const DWORD*>(peBuffer);
const DWORD count = static_cast<DWORD>(size / sizeof(DWORD));
// 获取校验和字段的偏移
const auto dosHeader = (PIMAGE_DOS_HEADER)(peBuffer);
const auto ntHeaders = (PIMAGE_NT_HEADERS)(peBuffer + dosHeader->e_lfanew);
DWORD checksumOffset = dosHeader->e_lfanew +
FIELD_OFFSET(IMAGE_NT_HEADERS, OptionalHeader) +
FIELD_OFFSET(IMAGE_OPTIONAL_HEADER, CheckSum);
// 计算总和，跳过校验和字段本身
for (DWORD i = 0; i < count; i++) {
// 跳过校验和字段
if ((i * sizeof(DWORD)) == checksumOffset ||
(i * sizeof(DWORD)) == checksumOffset + sizeof(DWORD) - 1) {
continue;
}
sum += ptr[i];
// 处理溢出
if (sum < ptr[i]) {
sum++;
}
}
// 完成计算
sum = (sum & 0xFFFF) + (sum >> 16);
sum = (sum & 0xFFFF) + (sum >> 16);
sum = sum + static_cast<DWORD>(size);
return sum;
}
// 按区段对齐大小进行对齐
DWORD Sandbox::AlignToSectionAlignment(size_t size, DWORD alignment) {
return static_cast<DWORD>(((size + alignment - 1) / alignment) * alignment);
}
// 更新代码基址和代码大小
void Sandbox::UpdateBaseOfCode(PIMAGE_SECTION_HEADER sectionHeader,
PIMAGE_NT_HEADERS ntHeaders,
WORD numberOfSections, DWORD entryPoint) {
if (sectionHeader == nullptr || ntHeaders == nullptr ||
numberOfSections == 0) {
return;
}
DWORD baseOfCode = 0;
DWORD sizeOfCode = 0;
bool foundSection = false;
// 寻找包含入口点的区段
for (WORD i = 0; i < numberOfSections; i++) {
auto& section = sectionHeader[i];
if (entryPoint >= section.VirtualAddress &&
entryPoint < (section.VirtualAddress + section.Misc.VirtualSize)) {
baseOfCode = section.VirtualAddress;
sizeOfCode = section.Misc.VirtualSize;
foundSection = true;
break;
}
}
// 如果没有找到包含入口点的区段，使用第一个可执行区段
if (!foundSection) {
for (WORD i = 0; i < numberOfSections; i++) {
auto& section = sectionHeader[i];
if (section.Characteristics & IMAGE_SCN_MEM_EXECUTE) {
baseOfCode = section.VirtualAddress;
sizeOfCode = section.Misc.VirtualSize;
foundSection = true;
break;
}
}
}
// 更新NT头部信息
if (foundSection) {
if (ntHeaders->FileHeader.Machine == IMAGE_FILE_MACHINE_AMD64) {
// 64位PE
auto* optHeader64 =
&reinterpret_cast<PIMAGE_NT_HEADERS64>(ntHeaders)
->OptionalHeader;
optHeader64->BaseOfCode = baseOfCode;
}
else {
// 32位PE
auto* optHeader32 =
&reinterpret_cast<PIMAGE_NT_HEADERS32>(ntHeaders)
->OptionalHeader;
optHeader32->BaseOfCode = baseOfCode;
optHeader32->SizeOfCode = sizeOfCode;
}
}
}
这样我们的PE虚拟机同时也实现了一个 自动脱壳机的功能了.
不足
当然,这也有很多不足,其中需要改进的是,API模拟的不够多,我们没模拟 win32k的api,也没模拟其他DLL的API,导致很多时候很多样本用冷门API就拉闸了,只能看到一个加一个
还有一个是线程轮转和异常处理我们并没有模拟,异常处理64的还好,32位的真的癌症所以懒得浪费时间了
线程轮转非常简单,这边就不说了
最后我们还有STL INIT函数没模拟,也就是_initterm,导致PE的行为可能会不一样
// 非空函数指针才“调用”
if (function_ptr != 0) {
printf("[*] _initterm: Simulating call to initializer function at 0x%llxn",
function_ptr);
// 在沙箱环境中，通常我们不会真正地跳转到并执行这些初始化函数，
// 而是记录它们的调用。
// 如果需要更深度的模拟，可以在这里使用 uc_emu_start
// 来模拟执行这些函数，然后跳回当前位置。
// 但对于多数初始化例程，简单的记录就足够了。
// 例如：
// uc_emu_start(uc, function_ptr, function_ptr + some_size, 0, 0);
// 或
// context->EmulateApi(uc, function_ptr, some_return_address, "CustomInitializer");
}
这些都是可以改进的点,欢迎提PR
https://git.key08.com/huoji/awesome_anti_virus_engine
原文始发于微信公众号（冲鸭安全）：PE代码执行虚拟机详解&原理&源码
免责声明:文章中涉及的程序(方法)可能带有攻击性，仅供安全研究与教学之用，读者将其信息做其他用途，由读者承担全部法律及连带责任，本站不承担任何法律及连带责任；如有问题可邮件联系(建议使用企业邮箱或有效邮箱,避免邮件被拦截，联系方式见首页)，望知悉。
- 左青龙
- 微信扫一扫
-
- 右白虎
- 微信扫一扫
-
评论
